礦物絕緣電纜:什么構造?用在何處?
作者：slyb 添加時間：2022-06-14 11:17:23
在解讀上述問題之前
先來看看為什么要使用礦物絕緣電纜
這樣有助于我們從根本上理解
礦物絕緣電纜在火災條件下不僅能保證火災延續時間內(180分鐘以上)的消防供電，還不會延燃
，不會產生煙霧，不會產生次生災害，從而為消防搶救贏得寶貴時間。由此可見
礦物絕緣電纜是建筑消防所須的
什么構造?
《民用建筑電氣設計規范》JGJ16-2008規定:
礦物絕緣電纜是采用無機物氧化鎂作為芯線絕緣材料，無縫銅管外套和銅質線芯
。

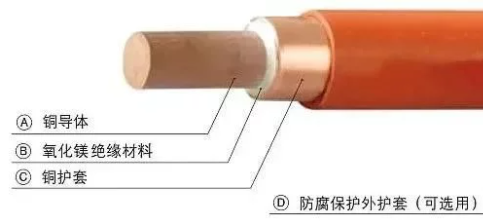

▲ 由圖可見
，礦物絕緣電纜的構造很簡單，主要由①銅和②氧化鎂兩種材料，形成①銅護套+②氧化鎂絕緣+③銅導體的線纜(可加外護套)。《額定電壓750V及以下礦物絕緣電纜及終端》GB/T13033.2-2007規定:

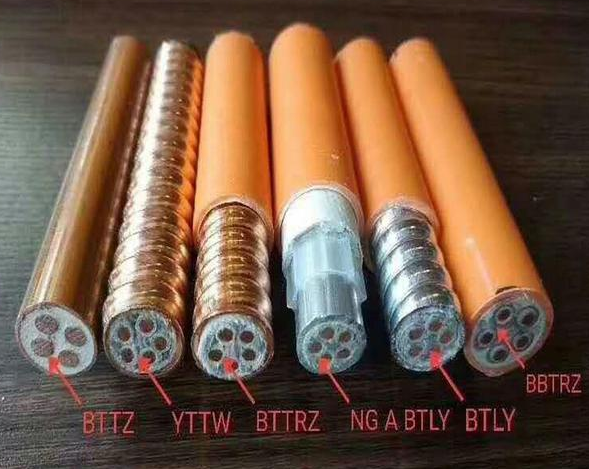

礦物絕緣電纜的型號有BTTZ
、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基礎上多一層外護套。B----布線用固定安裝電力電纜
T----銅護套
T----銅導體
V/Y----外護套:聚氯乙烯V
，聚乙烯YZ/Q----耐電壓等級:Z重型750V，Q輕型500V
用在何處?
《住宅建筑電氣設計規范》JGJ242-2011規定:
建筑高度為100m或35層及以上的住宅建筑
，用于消防設施的供電干線應采用(強制性)礦物絕緣電纜。建筑高度為50~100m且19~34層的一類高層住宅建筑，用于消防設施的供電干線應采用阻燃耐火線纜
，宜采用(推薦性)礦物絕緣電纜。
