- 產品名稱：額定電壓35kV及以下交聯聚乙烯絕緣電
- 添加時間：2017-10-26 17:30:09
- 推薦度：
介紹：

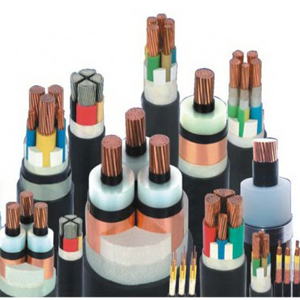

名稱: 額定電壓35kV及以下交聯聚乙烯絕緣電力電纜
說明:
交聯聚乙烯絕緣電力電纜是采用化學或物理方法
，使直鏈狀結構的聚乙烯轉變成網狀結構的交
聯聚乙烯。交聯聚乙烯具有高機械強度
、耐環境應力好
，優良的熱老化性能和電氣性能。該電纜具有重量輕
、結構簡單
、使用方便、介損小
玩弄尤物新婚少妇
、耐化學腐蝕和不受落差限制等優點
?
。
產品標準：采用GB/T12706 eqv IEC60502等標準。
1
、用途：
本產品適用于固定敷設在交流50Hz
、額定電壓35kV及以下的電力輸配線路上作輸送電能用。
2：使用條件：
(1)
、電纜導體的***高額定溫度為90℃
，短路時（***長持續時間不超過5S）電纜導體的***高溫度不超過250℃，過載時溫度不超過130℃
。
(2)、敷設電纜時的環境溫度不低于0℃，電纜安裝時的***小彎曲半徑見表1
表1
項 目 | 單芯電纜 | 三芯電纜 | 備注 | |||
無鎧裝 | 有鎧裝 | 無鎧裝 | 有鎧裝 | D為電纜外徑 | ||
| 安裝時的電纜***小彎曲半徑 | 20D | 15D | 15D | 13D | ||
| 靠近連接盒和 終端電纜的***小彎曲半徑（但彎曲要小心控制，如采用成型導板） | 15D | 12D | 12D | 10D | ||
3、型號名稱：見表2
表2
型 號 | 名 稱 | |
銅 芯 | 鋁 芯 | |
YJV YJV22 | YJLV YJLV22 | 交聯乙烯絕緣聚氯乙烯護套電力電纜 交聯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
4、規格范圍：見表3
表3
型 號 | 芯數 | 額定電壓（kV） | ||||||||
銅芯 | 鋁芯 | 0.6/1 | 3.6/6 | 6/6 6/10 | 8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | |
YJV | YJLV | 1 | 1.5-300 | 25-300 | 25-300 | 25-300 | 35-300 | 50-300 | 50-300 | 50-300 |
2 | 1.5-240 | - | - | - | - | - | - | - | ||
3 | 1.5-240 | 25-240 | 25-240 | 25-240 | 35-240 | 50-240 | 50-240 | 50-240 | ||
4 | 1.5-240 | - | - | - | - | - | - | - | ||
5 | 1.5-240 | - | - | - | - | - | - | - | ||
3+1 | 1.5-240 | - | - | - | - | - | - | - | ||
3+2 | 1.5-240 | - | - | - | - | - | - | - | ||
4+1 | 1.5-240 | - | - | - | - | - | - | - | ||
YJV22 | YJLV22 | 1 | 10-300 | 25-300 | 25-300 | 25-300 | 35-300 | 50-300 | 50-300 | 50-300 |
2 | 4-240 | - | - | - | - | - | - | - | ||
3 | 2.5-240 | 25-240 | 25-240 | 25-240 | 35-240 | 50-240 | 50-240 | 50-240 | ||
4 | 2.5-240 | - | - | - | - | - | - | - | ||
5 | 2.5-240 | - | - | - | - | - | - | - | ||
3+1 | 4-240 | - | - | - | - | - | - | - | ||
3+2 | 4-240 | - | - | - | - | - | - | - | ||
4+1 | 4-240 | - | - | - | - | - | - | - | ||
注：電纜規格尺寸及其單位重量根據用戶需要可另行提供。
5、主要技術參數：
(1) 導體直流電阻及絕緣厚度：見表4
表4
標稱截面mm2 | 絕緣厚度mm | 20℃導體直流電阻≤Ω/km | 標稱截面mm2 | 絕緣厚度mm | 20℃導體直流電阻≤Ω/km | ||
銅 | 鋁 | 銅 | 鋁 | ||||
1.5 | 0.7 | 12.1 | - | 50 | 1.0 | 0.387 | 0.641 |
2.5 | 0.7 | 7.41 | 12.1 | 70 | 1.1 | 0.268 | 0.443 |
4 | 0.7 | 4.61 | 7.41 | 95 | 1.1 | 0.193 | 0.320 |
6 | 0.7 | 3.08 | 4.61 | 120 | 1.2 | 0.153 | 0.253 |
10 | 0.7 | 1.83 | 3.08 | 150 | 1.4 | 0.124 | 0.206 |
16 | 0.7 | 1.15 | 1.91 | 185 | 1.6 | 0.0991 | 0.164 |
25 | 0.9 | 0.727 | 1.20 | 240 | 1.7 | 0.0754 | 0.125 |
35 | 0.9 | 0.524 | 0.868 | 300 | 1.8 | 0.0601 | 0.100 |
(2) 電壓試驗：見表5
表5
序號 | 試驗項目 | 額定電壓 kV | |||
0.6/1 | 3.6/6 | 6/6，6/10 | 8.7/10，8.7/15 | ||
1 | 工頻交流電壓試驗 Kv/min | 3.5/5 | 12.5 | 21 | 30.5 |
2 | 4小時工頻交流電壓試驗 kV | 2.4 | 14.4 | 24 | 35 |
3 | 沖擊電壓試驗（±10次） 加熱至比長期工作溫度高5℃ | - | 60 | 75 | 95 |
4 | 局部放電試驗(1.73U0時不大于Pc) | - | 5 | 5 | 5 |
7、交貨要求
電纜交貨長度不小于100m，允許長度不小于30m的短電纜交貨，其數量不應超過交貨總長度的10%；根據雙方協議允許任何長度的電纜交貨。長度計量誤差為±0.5%。
