礦物絕緣電纜也稱MI電纜，2015年5月1日實施的由我國住房和城鄉及我國質量監督檢驗檢疫總局聯合發布的標準GB 50016-2014中，第377頁明確規定礦物絕緣類不燃性電纜由銅芯、礦物質絕緣材料、銅等金屬護套組成。
發展與現狀，1896年，MI電纜起源于瑞士，1934年傳到法國，1936年開始發揚于英美。由于其優異的防火特性而廣為使用，包括國內各種礦物質電纜的檢測標準BS6387，也是使用的英國的標準。
直到這里，所說的都是剛性纜，在MI電纜傳入國內后，因為其較高的生產成本限制，初期生產企業和使用方都較少，直到GB/T50016在2015年開始實施后，才明確要求消防線路強制使用MI電纜，至此MI電纜在國內迎來春天。
按結構可以分為剛性和柔性兩種。按照標準可以分成國標纜（剛性）和企標纜（柔性）。只有剛性礦物電纜有******舊標準，顧名思義極難彎曲，運輸安裝有極大局限性，柔性礦物電纜有各家企業自己制定的標準，各廠家標準高低不一，質量參差不齊。
國標纜的型號只有六種：輕載500V的BTTQ、BTTVQ、WD-BTTYQ，和重載750V的BTTZ、BTTVZ、WD-BTTYZ。柔性纜的型號由各個生產廠家自己命名，常見的有BTWTZ、GAN-BTGYZ、BTLY、NG-A等總計十幾種。
《JGJ232-2011 礦物絕緣電纜敷設技術規程》第2.0.1條注明：礦物絕緣電纜是用普通退火銅作為導體、密實氧化鎂作為絕緣材料、普通退火銅或銅合金材料作為護套的電纜。
國內檢測礦物電纜的依據主要有BS6387《在火焰條件下電纜保持線路完整性的耐火試驗方法》中C（單純?nèi)紵?、W（噴淋）、Z項（撞擊）實驗；和國標GB/T19216.21《在火焰條件下電纜或光纜的線路完整性試驗》、《GB/T 13033-2007 額定電壓750V及以下礦物絕緣電纜及終端》。分類和區別，除了國標纜（剛性）之外，所有其他柔性礦物質電纜都是企標。
相對而言，國標纜工藝高，施工復雜嚴謹，因為本身金屬護套極難彎曲，安裝時難度是很高的，而且需要昂貴的專門使用配件，防火性能也是很高的BS6387；而柔性纜安裝與普通電纜相似，施工門檻低，但防火性能一樣達到BS6387，應用當中主要根據建筑防火等級和重要程度選擇相匹配產品。

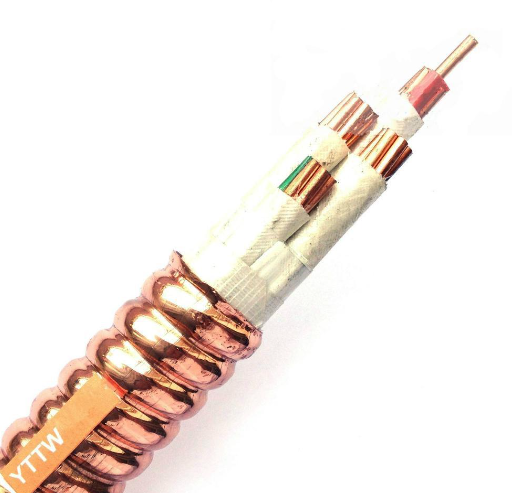

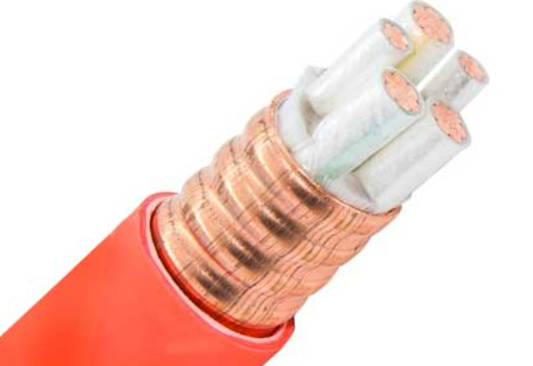

國內大多數剛性礦物電纜受工藝限制無法較長生產，安裝使用專門使用附件，且彎曲半徑安裝時使用專門使用工具烤***、彎曲轉輪等能達到（6D）。柔性礦物電纜可連續生產，不同的金屬護套結構又擁有不同的彎曲性能，國內工藝主要有銅管（剛性）、鋁管、橫焊波紋銅管、聯鎖鎧裝金屬護套，允許彎曲半徑依次遞減，很小只到7D（D為電纜外徑，普通電纜彎曲半徑約為10D），但也有少數國內礦物電纜生產廠家突破國內礦物電纜生產瓶頸，使用第三代礦物電纜生產技術，可大截面大長度的生產礦物絕緣電纜，設計施工方面應考慮實際場地、電纜橋架限制，選用合適的產品。一般來說，允許彎曲半徑越小，安裝難度就越小。剛性礦物電纜本身比較硬，同樣抗撞擊能力也是非常強的。柔性礦物電纜柔韌性比較強，抗撞擊能力要看相應電纜具體的結構組成。但除了聯鎖鎧裝型之外的所有礦物電纜都很難穿彎曲的管道敷設，尤其是大規格電纜。
