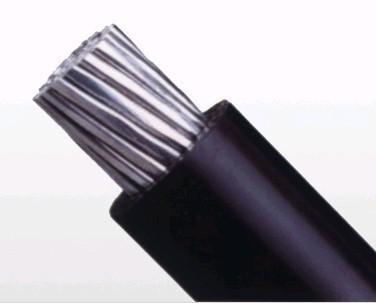

- 產品名稱：0.6/1KV、10KV、35KV架空絕緣電纜
- 添加時間：2017-10-25 10:20:15
- 推薦度：
介紹：
1、用途
本產品為架空輸電線路輸送電能系列產品，為電網建設改造10kV、35kV輸電工程線路優先選用軟銅線芯產品適用于變壓器下引線。
2. 產品型號及名稱
型號 | 名稱 | 敷設注意事項 |
JKYJ | 銅芯交聯聚乙烯絕緣架空電纜 | 架空固定敷設，軟銅芯產品用于變壓器下引線。電纜架設時，應考慮電纜和樹木保持一定距離。 |
JKTRYJ | 軟銅芯交聯聚乙烯絕緣架空電纜 | |
JKLYJ | 鋁芯交聯聚乙烯絕緣架空電纜 | |
JKY | 銅芯聚乙烯絕緣架空電纜 | |
JKTRY | 軟銅芯聚乙烯絕緣架空電纜 | |
JKLY | 鋁芯聚乙烯絕緣架空電纜 | |
JKLYJ/B | 鋁芯本色交聯聚乙烯絕緣架空電纜 | 架空固定敷設，電纜架設時，應考慮電纜和樹木保持一定距離。 |
JKLYJ/Q | 鋁芯輕型交聯聚乙烯薄絕緣架空電纜 | 架空固定敷設時，應考慮電纜和樹木保持一定距離。電纜運行時，只允許電纜和樹木作短時接觸。 |
JKLY/Q | 鋁芯輕型聚乙烯薄絕緣架空電纜 |
3. 規格
可生產300mm2及以下各類架空絕緣電纜。
4. Function parameter性能參數
1. 承載絞線拉斷力
承載絞線截面mm2 | 鋼承載絞線拉斷力不小于N |
25 | 30000 |
35 | 42000 |
50 | 65550 |
70 | 81150 |
95 | 110150 |
2. 導體直流電阻、拉斷力
導體標稱截面mm2 | 20℃導體電阻不大于Ω/㎞ | 導體拉斷力不小于N | |||
硬銅芯 | 軟銅芯 | 鋁芯 | 硬銅芯 | 鋁芯 | |
10 | - | 1.830 | 3.080 | - | - |
16 | - | 1.150 | 1.910 | - | - |
25 | 0.749 | 0.727 | 1.200 | 8465 | 3762 |
35 | 0.540 | 0.524 | 0.868 | 11731 | 5177 |
50 | 0.399 | 0.387 | 0.641 | 16502 | 7011 |
70 | 0.276 | 0.268 | 0.443 | 23461 | 10354 |
95 | 0.199 | 0.193 | 0.320 | 31759 | 13727 |
120 | 0.158 | 0.153 | 0.253 | 39911 | 17339 |
150 | 0.128 | - | 0.206 | 49505 | 21033 |
185 | 0.1021 | - | 0.164 | 61846 | 26732 |
240 | 0.0777 | - | 0.125 | 79823 | 34679 |
300 | 0.0619 | - | 0.100 | 99788 | 43349 |
3. 其他技術參數
| 序號 | 性能項目 | 單位 | 數據 | |
| 10kV | 35kV | |||
| 1 | 絕緣電阻（無外屏蔽）≥ | MΩ/㎞ | 1500(light 1000) 1500(輕型1000) | 4100 |
| 2 | 交流電壓試驗（1min） | kV | 18(light 12) 18(輕型12) | 63 |
| 3 | 局部放電試驗（有外屏蔽） | pC | ≤20 | - |
| 4 | 熱延伸試驗 | ％ | ≤175 | ≤175 |
| 5 | 彎曲試驗用圓柱體直徑 | mm | Single: 20(D+ d)5％ of ±s Many: 15(D+ d)5％ of ±s 單芯：20(D+ d)±5％ 多芯：20(D+ d)±5％ | 20(D+ d)±5％ |
| 6 | 沖擊電壓試驗 | kV | 93.8(light 75) 93.8(輕型75) | 250 |
| 7 | 絕緣耐漏電痕跡試驗（無外屏蔽） | A | ≤0.5 | ≤0.5 |
| 8 | 絕緣粘附力（滑脫）試驗 | N | ≥180 | ≥180 |
| 9 | 半導體層剝離試驗（有外屏蔽） | N | 8～40 | - |
| 注：D—電纜外徑d—導體直徑 | ||||
5. 使用特性
1.額定電壓為10kV、35kV。
2.電纜導體的***高長期允許工作溫度；
有承載線結構電纜，由絕緣的***高長期允許工作溫度決定
交聯聚乙烯絕緣90℃；
高密度聚乙烯絕緣75℃。
3.電纜的允許彎曲半徑；
單芯電纜不小于20倍電纜外徑；
多芯電纜不小于15倍電纜外徑。
